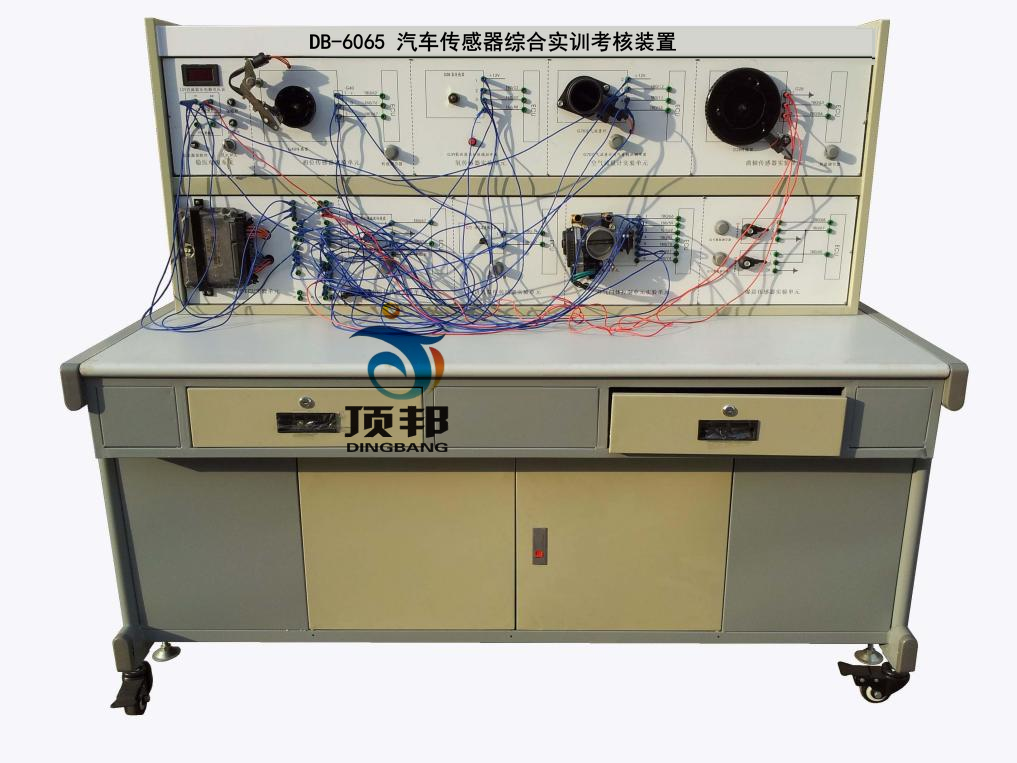

DB-6065 汽车传感器综合实训考核装置



汽车传感器综合实训考核装置

一、产品简介
该设备采用汽车传感器系统的真实部件,充分展示汽车传感器系统的组成结构和工作过程。
适用于学校对汽车传感器系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二.功能特点
1.采用完整的发动机传感器部件,使用曲轴传感器信号轮,模拟发动机运行;
实验插接导线连接好后,可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元,可移动台架,多个传感器。
3.示教板面板上绘有彩色喷绘电路图,学员可直观对照电路图对接传感器,认识和分析汽车传感器系统的工作原理。
4.示教板上安装有燃油箱,燃油量等传感器,发动机控制单元,油泵继电器,点火开关,诊断座,保险盒,面板上安装有检测端子,可直接在面板上检测发动机传感器控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子,可直接对接传感器。
6.模拟曲轴位置传感器信号,可使燃油泵工作,喷油嘴喷油,火花塞点火。
7.设备上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
8.设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
9.设备底架部分采用钢性结构焊接,表面采用烤漆工艺,带自锁脚轮装置,移动灵活。
10.设备工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

三、技术规格
外形尺寸(约):1740×600×1700mm(长×宽×高)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
燃油压力表:0~10kg/psi
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm


四、基本配置(每台)


序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图
(面板:1700*900*4mm)
1
2 信号模拟装置   1
3 诊断座   1
4 点火开关 全新 1
5 发动机传感器(全套)   1
6 移动台架(带自锁脚轮装置) 1740×600×1700mm(长×宽×高) 1
7 实验插接导线   1

友情提示:
1、货品验收:阁下收货时请检查汽车传感器综合实训考核装置的货品外观,核实汽车传感器综合实训考核装置的数量及配件,拒收处于受损状态的汽车传感器综合实训考核装置;
2、质保:顶邦将为阁下提供汽车传感器综合实训考核装置产品说明书内的质保条件和质保期,在质保范围内提供对汽车传感器综合实训考核装置的免费维修,超出条件承诺时提供对汽车传感器综合实训考核装置的有偿维修;
3、退换货:阁下单方面原因导致的汽车传感器综合实训考核装置选型错误或汽车传感器综合实训考核装置购买数量错误,造成汽车传感器综合实训考核装置的退换货要求,将不被接受;
4、货期:汽车传感器综合实训考核装置的发货期为参考值,如您需要了解汽车传感器综合实训考核装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对汽车传感器综合实训考核装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关汽车传感器综合实训考核装置的咨询。
