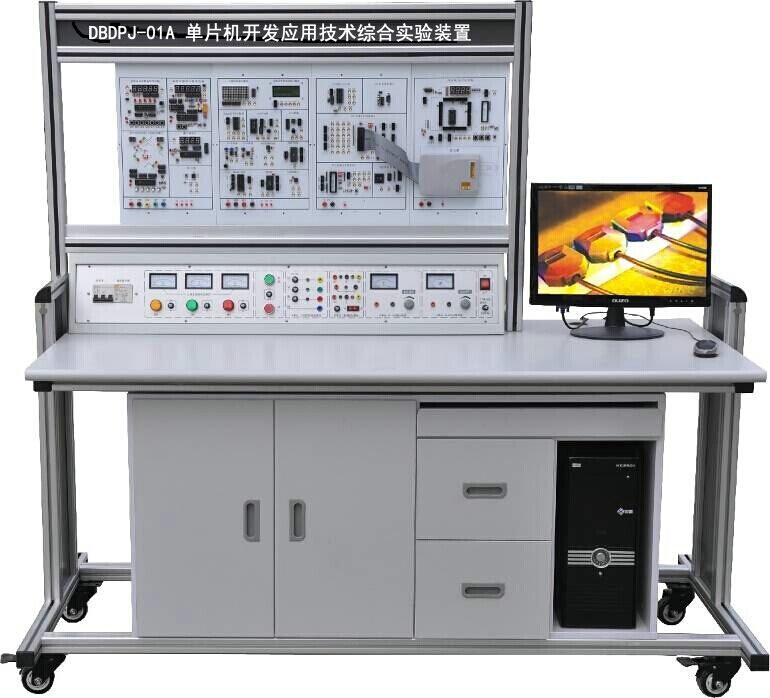

DBDPJ-01A 单片机开发应用技术综合实验装置(挂箱积木式)
单片机开发应用技术综合实验装置

单片机实训台模块
一、概述
本装置由控制屏、实验挂箱、实验桌组成,通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验,配备有仿真器。
设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源,对人身安全起到一定的保护。
装置采用组件式结构,更换实验模块便捷。如需扩展功能或开发新实验,只需添加实验模块挂箱即可,永不淘汰。
二、主要技术参数
1、输入电源:AC220V±10% 50Hz
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
3、装置容量:200VA
4、重量:100Kg
5、外形尺寸(cm):160×75×150
6、挂箱尺寸(mm):410×240×60
三、装置构成
(一)实验屏:实验时放置实验挂箱,并提供实验电源,铁质双面亚光密纹喷塑结构。
1、电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
2、电源输出:有保险丝和漏电保护开关二级保护功能。输出单相交流220V工作电压有高精度电压表电流表指示。
A组:直流电压+5V/3A,-+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
B组: 直流电压+12V/-12V输出,电流2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
3、功率输出函数发生器:
A、采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
B、正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
C、频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
D、输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
E、方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
F、频率计最高测量范围100MHz,自动换档。
4、高精度外测电压表一只,量程直流100V。
5、组:单相市电输出,供用户自备仪器使用。
(二)实验桌:铝木结构,桌面为防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
(三)实验模块:

  D–­01




单片机实验挂箱(一)
LED点阵显示模块
点阵式字符液晶显示模块
8253定时计数器
A/D转换
D/A转换、
V/F转换、F/V转换
串行EEPROM、
EEPROM、
Flash Rom、
SRAM、
I2C总线接口
  D–­02

单片机实验挂箱(二)
8251串引口扩展
232总线串引接口
单片机最小应用系统1
单片机最小应用系统2
拔码开关输出
  D–­03

单片机实验挂箱(三)
ISD 1420语音控制
IC卡读写接口
实时时针/日历
USB接口
RS232转RS485接口
  D–­04


单片机实验挂箱(四)
8279接口电路
8255 I/O扩展
8155 I/O扩展
动态扫描显示模块
转换接口
MC14433
整列式键盘实验模块
  D–­05

单片机实验挂箱(五)
步进电机驱动程序示列
温度传感器与温度控制
汽车转弯信号灯
十字路口交通灯
数字频率计
看门狗
  D–­06

单片机实验挂箱(六)
十六位逻辑电平显示
继电器控制接口
常用器件接口
八位逻辑电平输出
单项脉冲
扬声器
串引静态显示模块
查询式键盘
  D–­07

单片机实验挂箱(七)
主功能逻辑笔
多功能密码锁
直流电动机驱动
步进电机驱动
微型打印机与单片机的接口
  D–­08
单片机实验挂箱(八)
单片机与CPLD实验模块
伟福SH51仿真器
四、基本实验内容
1.存储器块清零
2.二进制到BCD码转换
3.二进制到ASCII码转换
4.程序跳转表
5.内存块移动
6.数据排序
7.P1口输入、输出实验
8.继电器控制实验
9.用74LS244读入数据
10.用74LS273输出数据
11.串行数据转换并行数据
12.并行数据转换串行数据
13.PWM转换电压实验
14.音频控制实验
15.8255输入、输出实验
16.8155输入、输出实验
17.5LED静态串行显示实验
18.6LED动态扫描显示实验
