DB-87PCL 微机原理及接口技术实验箱

微机原理及接口技术实验箱

系统资源完全开放,丰富的板载资源、超强的扩展性
DB-87PCL实验平台采用INTEL8088(兼容8086)系统,所有系统资源,8位数据线,16位地址线,读写等控制信号全部引出对用户开放。实验箱板载了丰富的模块资源,详见模块资源列表。在此基础上还提供了“实验模块扩展”接口,并提供丰富的传感器模块包,使得单一传感器实验平台和微机接口实验平台摆脱了分离教学的局限性,实现了当今传感器与微机接口等相关技术的完美结合,使得我们设计的微机接口系统与实际应用更加贴切,更加智能。

标配高速易用USB通讯接口,可在线仿真和调试程序

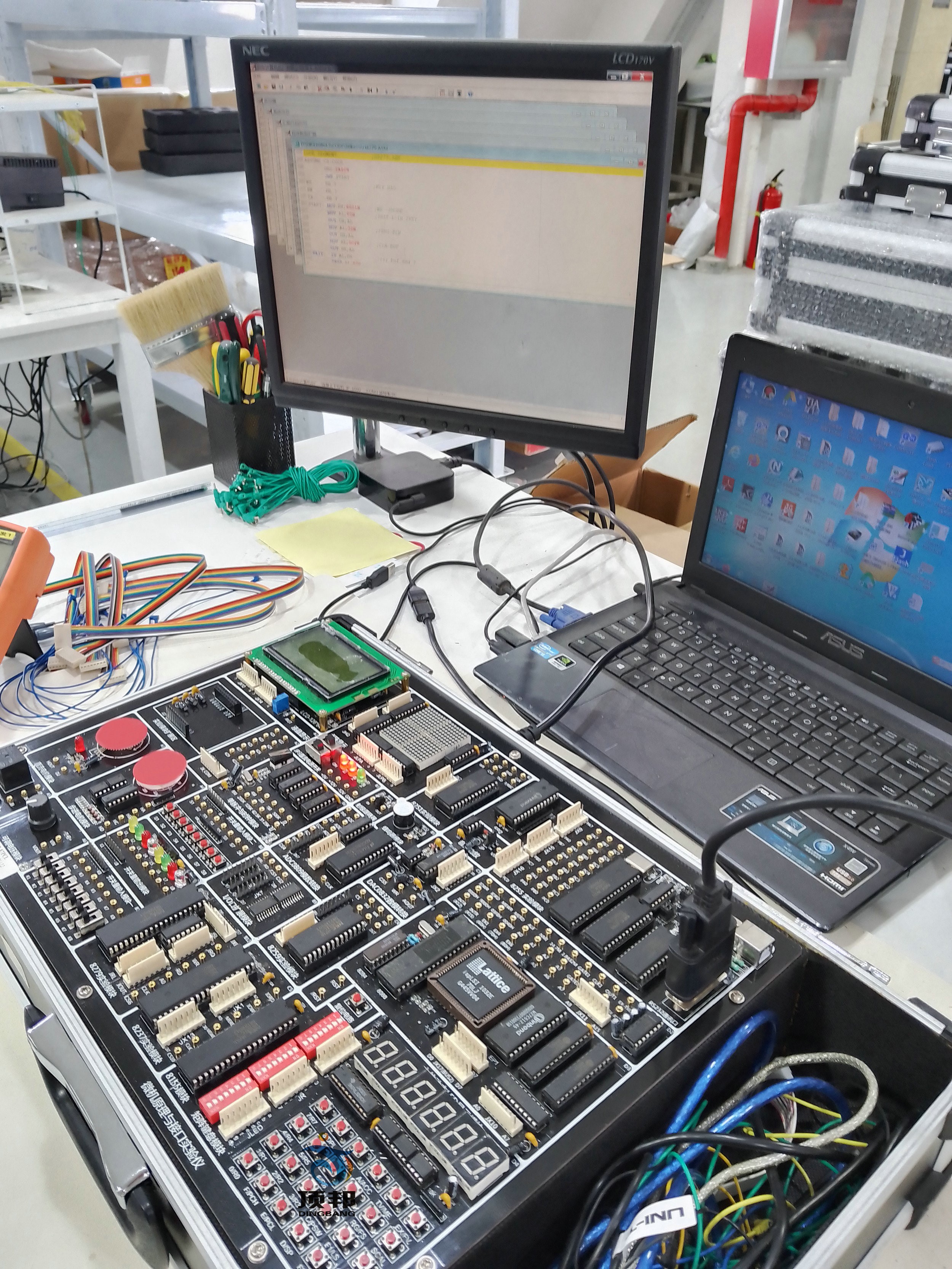

标配USB 通讯接口,即插即用,台式电脑、无串口的笔记本均适用, 支持WIN98,WINME,WIN2K,WINXP,WIN7等操作系统。也可方便切换为RS232串行通讯接口。通过上位软件联机可实现在线仿真、调试和开发程序。

无需电脑,方便、快捷的演示模式
系统配有管理监控,在无PC机连接状态下,系统自动切换到脱机管理状态,用户可通过实验箱右下角4*6键盘轻松调用EPROM中的实验程序完成实验,可脱机运行实验。方便老师在教学初期进行实验的验证和演示,同时增强学生学习的兴趣和欲望。

阶梯化难度设计,详尽的实验指导
实验案例的难度阶梯化设计,从简单到复杂。让新手真正在不知不觉中从入门到完全掌握各种复杂系统和程序的设计。使学生以后能够更好地过渡到社会,无缝衔接,成为企业可用,有用,好用的人才!

形象生动的数控式创新实验平台(选配模块)

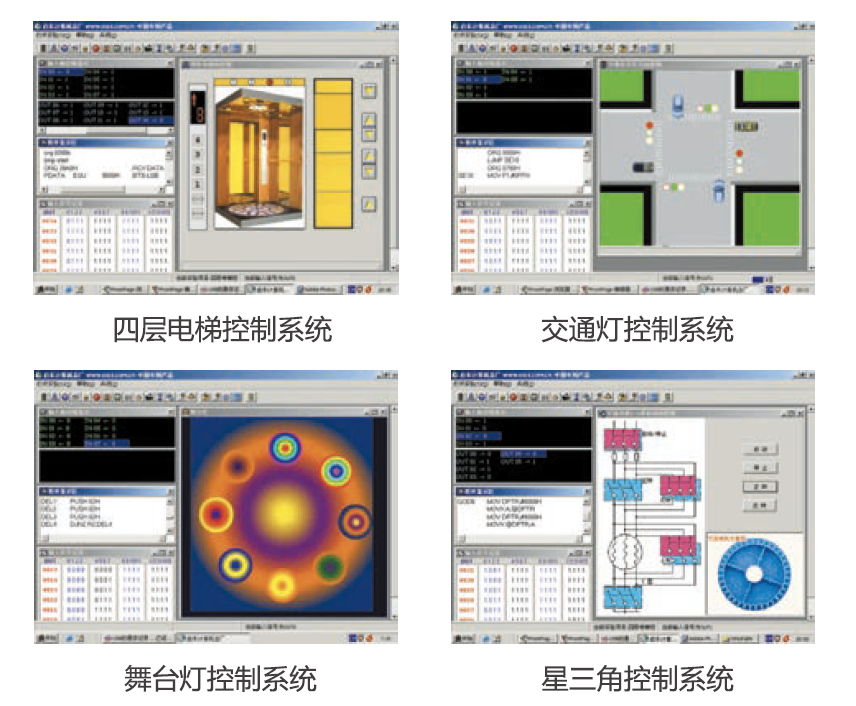

数控式创新实验平台,是将一些复杂的例如四层电梯控制系统、刀库捷径选择等实验通过当前流行的二维动画技术制作出来,借助PC要资源,仿真实物的控制系统。通过USB接口电路,实现CPU对虚拟被控对象的控制和双向通信。该实验平台形象生动、可操作性强、可实现复杂的闭环控制,大大提高学生的学习兴趣和创新思维。与传统的实物模型相比:性价比极高、无需后续的保养和维修、使用安全方便。目前该创新实验平台有15个典型的系统实验。



数控式创新实验平台

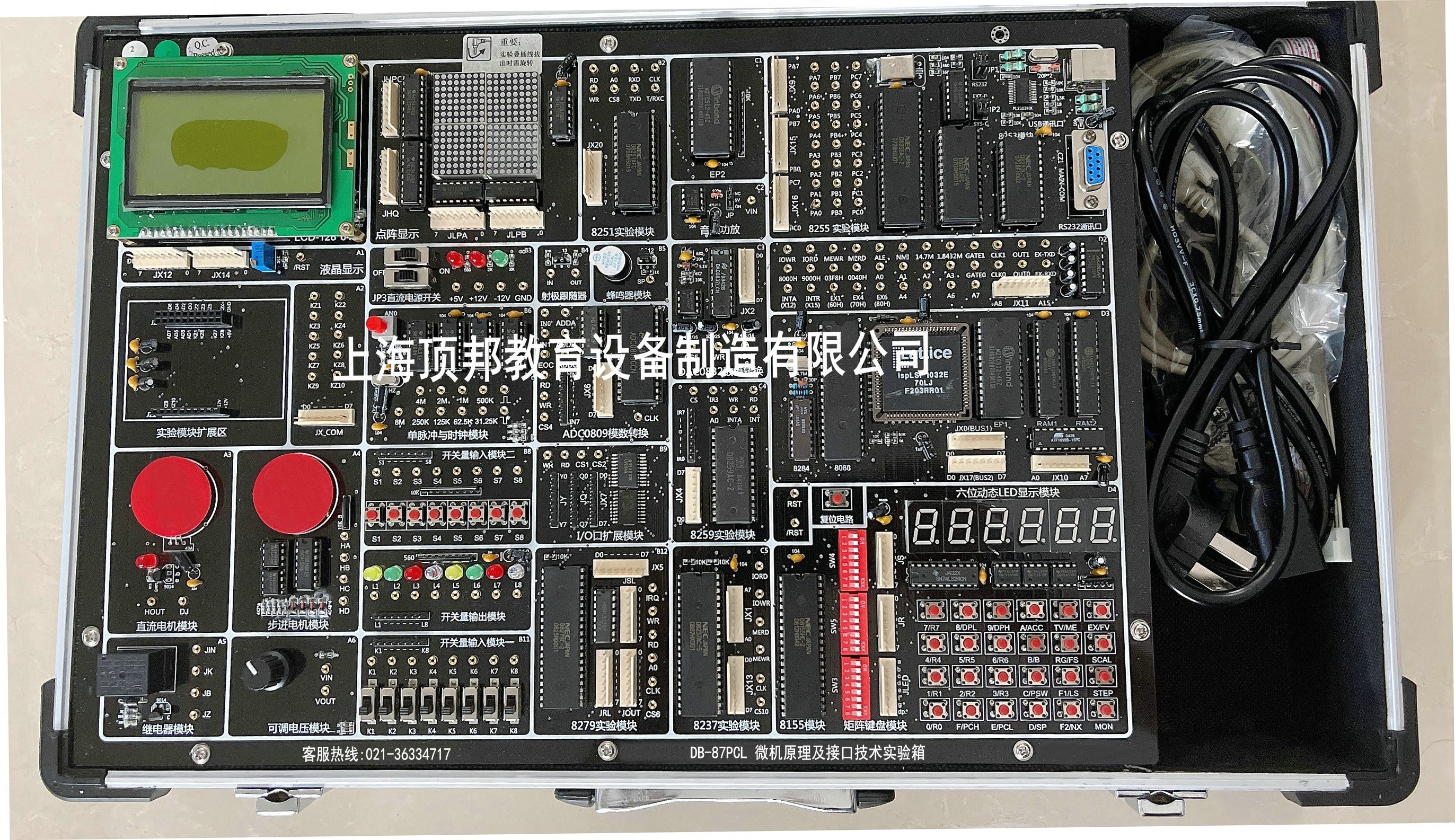

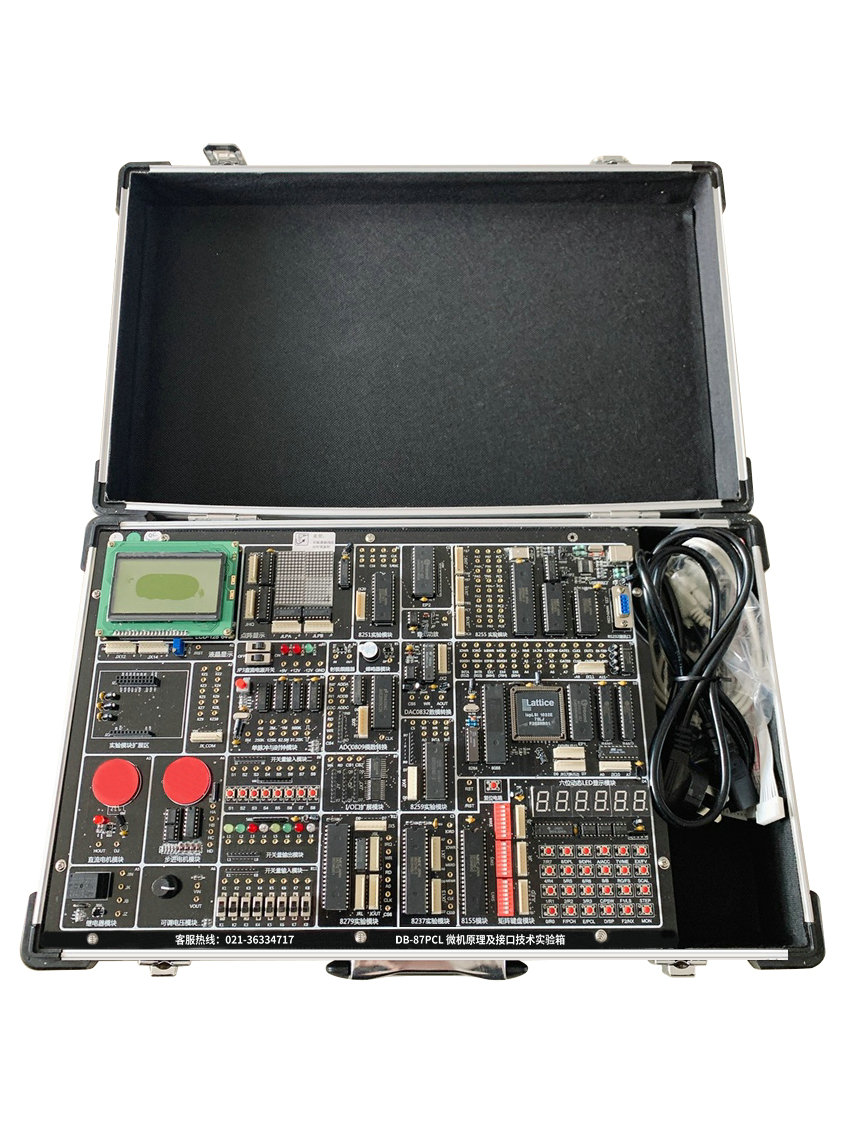

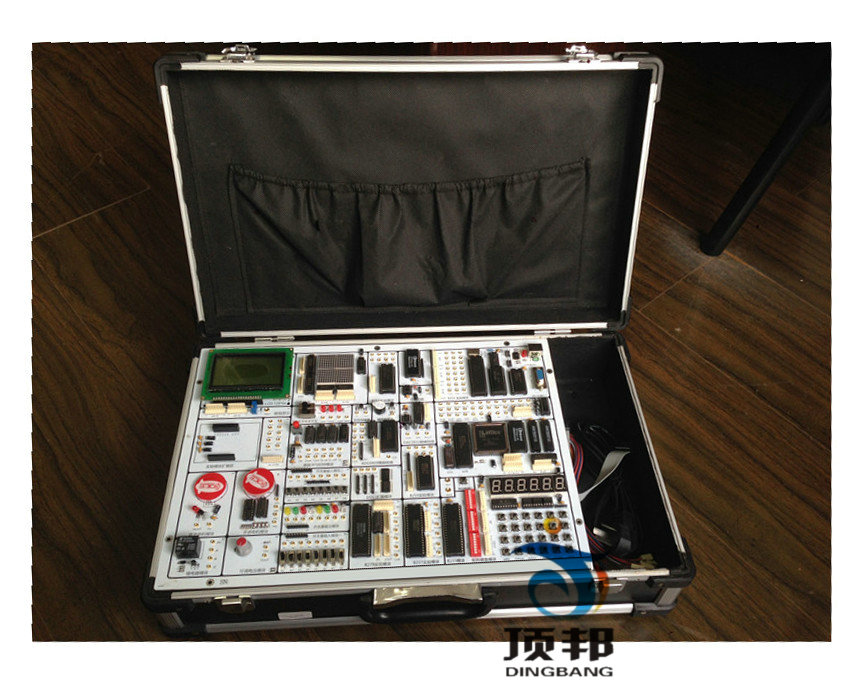

DB-87PCL微机原理接口实验仪

(一)系统组成


实验箱模块资源及附件列表(标配)
  1. 用户CPU(Intel 8088),可在线仿真
  1. USB通讯接口
  1. 数据、地址线,读写信号等控制线,及译码地址区
  1. 译码、锁存单元
  2. (由CPLD芯片1032设计)
  1. 扩展ROM(64K)、扩展RAM(64K)
  1. 扩展模块区(可扩展传感器等新型模块)
  1. RS232串行通讯口
  1. 8251实验模块
  1. 8253实验模块
  1. 8279实验模块
  1. 8237实验模块
  1. 8259实验模块
  1. 8255实验模块
  1. 8155实验模块
  1. 4*6矩阵键盘模块
  1. 6位动态数码管实验模块
  1. 8位LED发光二极管输出模块
  1. 8位开关量输入模块(拨码开关)
  1. 8位开关量输入模块(按钮开关)
  1. 16*16点阵实验模块
  1. 128*64液晶显示模块
  1. 直流电源模块(提供+5V、+12V、-12V)
  1. I/O口扩展模块(74LS244、74LS273)
  1. 蜂鸣器模块
  1. 射极跟随器实验模块
  1. 单脉冲与固定时钟模块
  1. 并行A/D转换模块(ADC0809)
  1. 并行D/A转换模块(DAC0832)
  1. 可调电压模块
  1. 音频功放模块(LM386)
  1. 继电器模块
  1. 直流电机模块(带霍尔传感器)
  1. 四相步进电机模块(带驱动电路)
  1. 标配光盘一张(内含源代码、工具软件、电子版实验指导书等资料)
  1. 标配220V电源线一根
  1. 标配实验连接线、八芯彩色连接线若干
创新传感器实验模块列表(选配)
  1. 倾斜检测传感器模块
  1. 凝露检测传感器模块
  1. 触摸检测传感器模块
  1. 火焰检测传感器模块
  1. 紫外检测传感器模块
  1. 气体检测传感器模块
  1. 振动检测传感器模块
  1. 人体红外感应模块

(二)软件、程序和文档列表:
工具软件
1 8088.exe 上位机通讯软件
2 FT232RL驱动程序
for_win2000_xp_2003_visa
usb驱动程序
3 串口调试助手V2.2.exe 串口调试助手
4 ZIMO221.EXE 取模软件
6 Zip解压缩.exe 解压缩软件
7 AdbeRdr708_zh_CN.exe PDF阅读软件
程序
1 ASM汇编语言代码 8088.exe 软件调试通过
2 C语言部分(数码管显示程序例程) 8088.exe软件调试通过
文档
1 DB-87PCL用户手册 实验模块介绍,原理,连线
2 相关器件PDF文档资料 其它相关PDF文档资料

(三)电气性能与尺寸重量:
电气性能与尺寸重量
1 输入电源:AC 220V±10% 50HZ
2 输出电源:DC +5V/3A、+12V/0.5A、-12V/0.5A
3 工作环境:温度-10~+40摄氏度 相对湿度<85%(25摄氏度) 海拔<4000m
4 装置容量:<0.5 KVA
5 重 量:约5 KG
6 外形尺寸:520*330*140mm
7 安全保护:具有短路保护、自恢复功能,安全符合国家标准
8 箱体材料:采用轻便铝合金框架木箱作为实验仪机箱,美观大方,结实耐用。
(四)实验项目
软件实验(标配)
  1. 二进制多位加法实验
  1. 二进制转换为BCD码实验
  1. BCD码转换为二进制码
  1. 十进制数的BCD码相减运算
  1. 内存清零实验
  1. 数码显示实验
  1. 求最大数和最小数
  1. 数据块传送实验
  1. 分支程序设计

硬件实验(标配)
  1. ADC0809转换实验
  1. DAC0832转换实验(一)
  1. DAC0832转换实验(二)
  1. 8255A并行口实验(一)
  1. 8255A并行口实验(二)
  1. 8253定时器/计数器实验
  1. 8259单级中断控制器实验
  1. RS232串行口发送实验(双机通讯)
  1. RS232串行口接收实验(双机通讯)
  1. 小直流电机调速实验
  1. 步进电机控制实验
  1. 继电器控制实验
  1. 存贮器读写实验
  1. 电子琴实验(带音频功放模块)
  1. 简单I/O口扩展实验
  1. 8251可编程通讯接口和PC机通讯
  1. 16*16 LED点阵显示实验
  1. 128*64 LCD液晶显示实验
  1. 8237 DMA传送实验
  1. 8279 键盘显示实验
  1. 8155模块实验
  1. 射极跟随器实验
  1. LED数码管显示实验
  1. PWM脉冲宽度调制实验
创新传感器模块实验项目(选配)
  1. 汽车倾斜检测报警装置设计
  1. 汽车自动雨刮器系统设计
  1. 汽车无钥匙启动系统设计
  1. 火灾感应报警系统设计
  1. 紫外线强度测试仪
  1. 可燃气体浓度检测报警装置设计
  1. 汽车舒适度检测装置设计
  1. 人体红外防盗报警装置设计
数控式创新实验平台(选配)
(配置上位机仿真软件,1卡即可完成以下实验)
  1. 机器人扫地雷实验(闭环实验)
  1. 刀库捷径选择实验(闭环实验)
  1. 四层电梯实验(闭环实验)
  1. 四级传送带实验(闭环实验)
  1. 邮件分拣实验(闭环实验)
  1. 水塔水位控制实验(闭环实验)
  1. 交流电机Y/△起动实验(闭环实验)
  1. 交通信号灯实验(开环实验)
  1. 步进电机实验(开环实验)
  1. 舞台灯实验(开环实验)
  1. LED数码管显示实验(开环实验)
  1. 液体混合装置实验(开环实验)
  1. 八通道逻辑分析实验(开环实验)
  1. 温度压力实验(开环实验)
  1. 连线自检实验(开环实验)


(五)装箱清单(标配)
序号 名称 数量
1 DB-87PCL实验箱 1台
2 保修单 1份
3 标准串口通信线 1支
4 USB通讯线 1根
5 双头线(细线)
红色4根、黑色4根
其它颜色线17根
共25根
6 220V 电源线 1根
7 数据线(8芯) 5根
8 光盘 1张

友情提示:

您只要致电:021-36334717 021-36334727 (0)13817525788
