简述:

DB-8653型高频电子线路实验箱整个系统包含15个基本实验模块,可完成19项实验。各模块除可单独进行测试外,还可将各模块相互连接组成无线发送和接收系统,进行无线传输系统实验和性能测试。实验箱设计成主板加模块形式,主板上配备了函数信号发生器、音乐信号、语音信号、高频信号发生器、频率计模块,实验时只需插上相应模块无需外置仪表(除示波器)即可进行实验,主板上可同时安放六块实验模块。实验箱设计美观,各模块性能稳定,测试点与参数调节设置合理,输出波形和系统实验效果理想,是一款非常理想的高频实验设备。
一. 产品图片

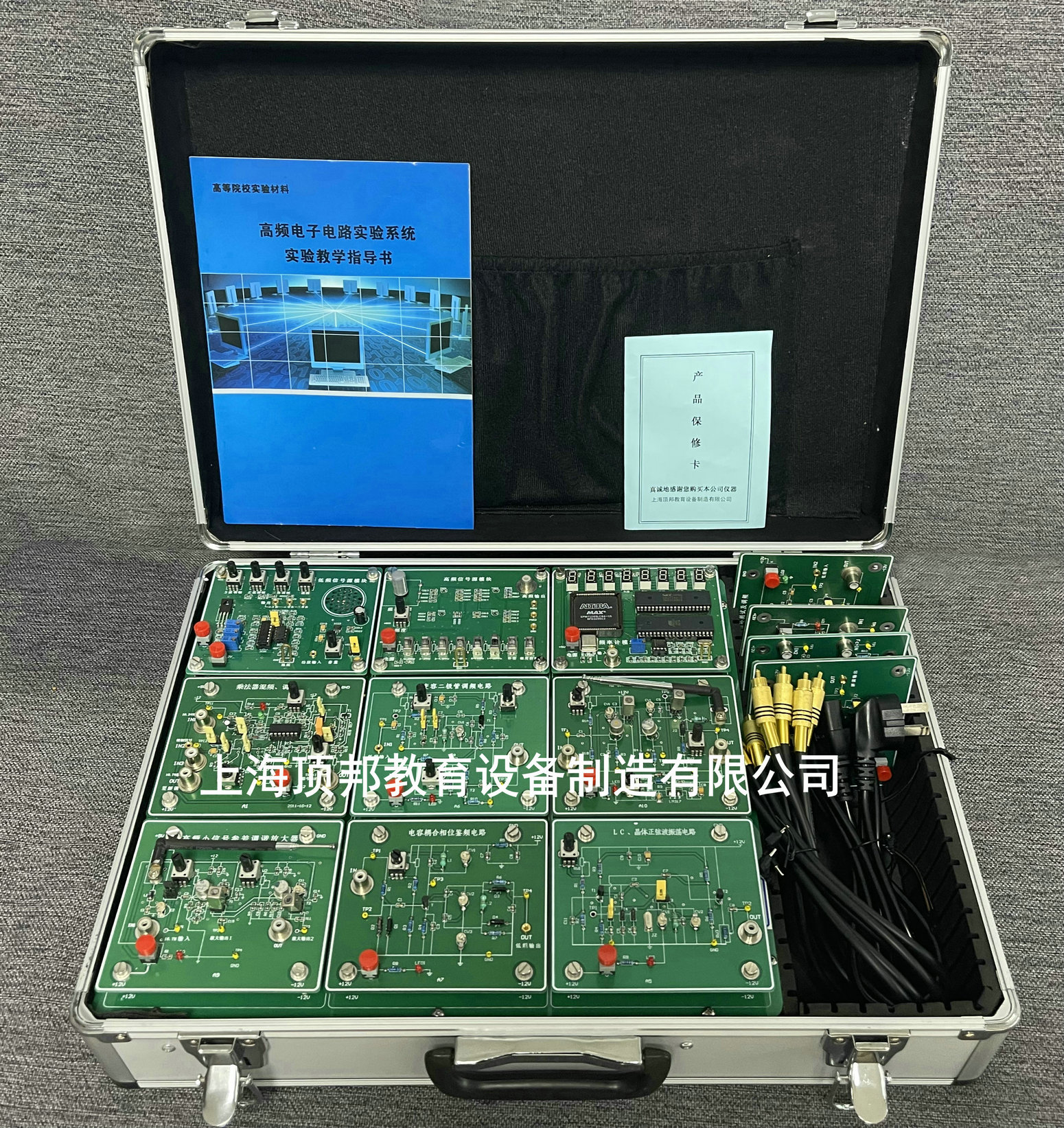

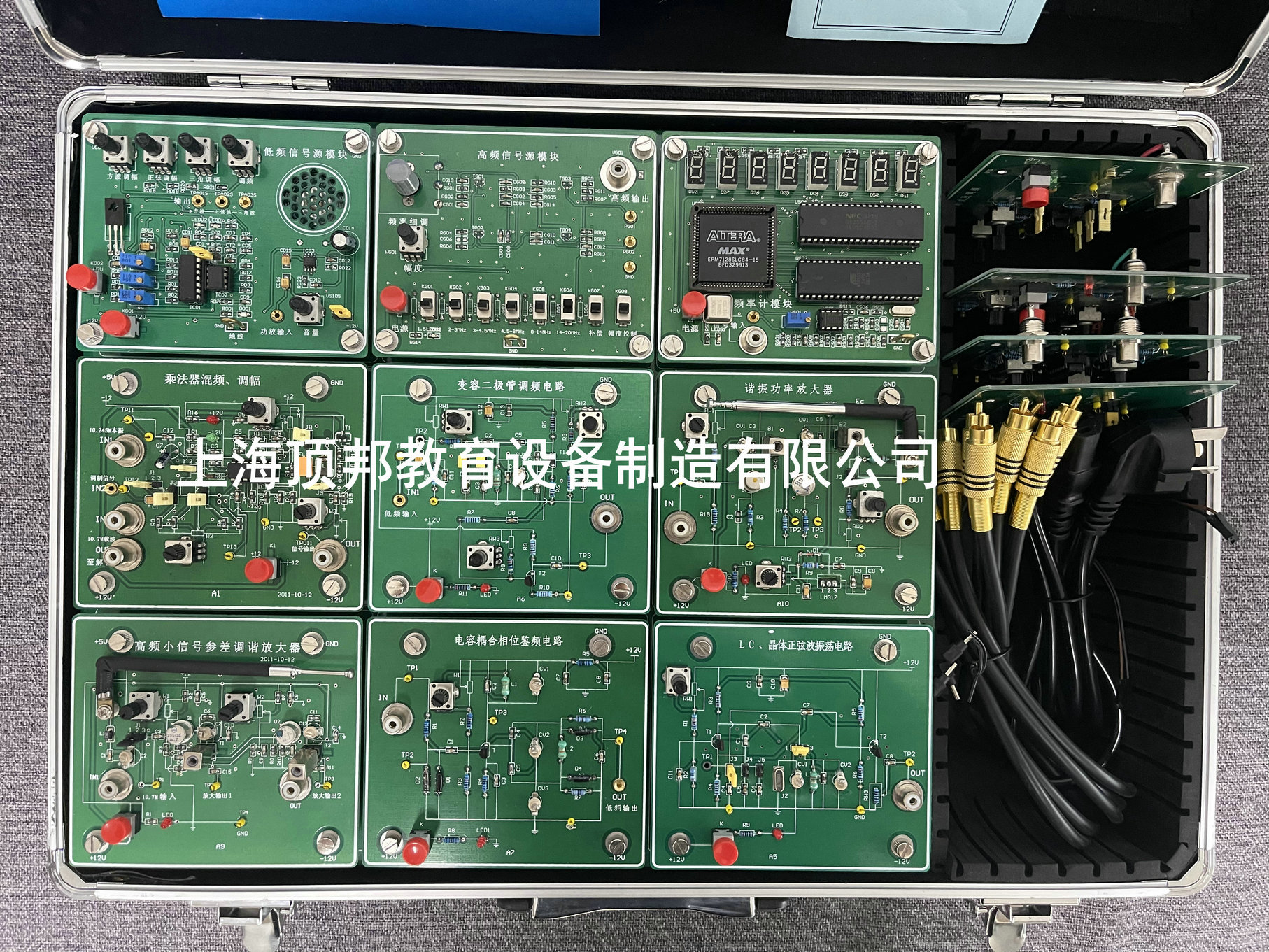

高频电子线路实验箱

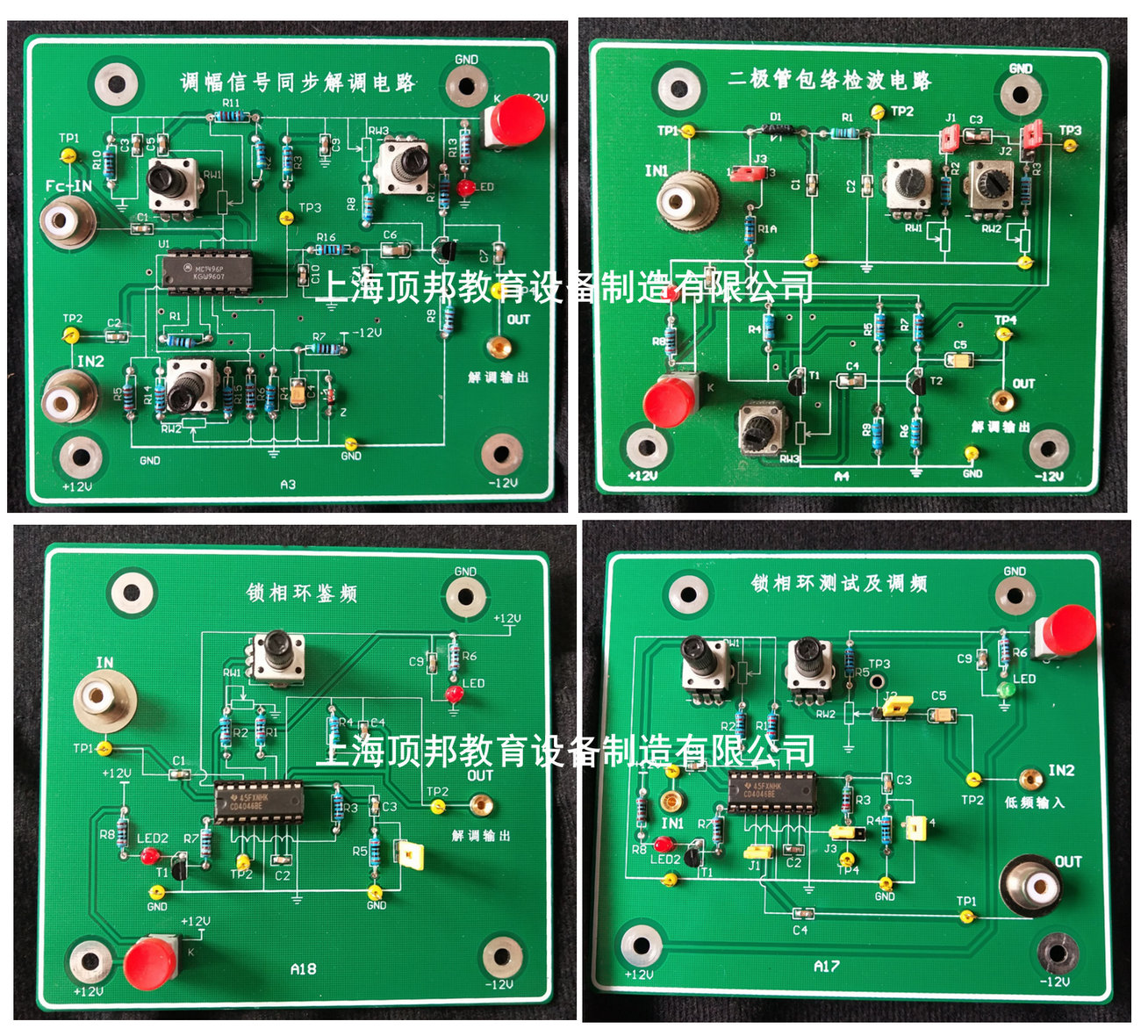

注:图片仅参考!另三块小板为选配!
二. 产品特点
采用模块化设计,使用者可根据需要选择模块,即可节约经费又方便今后升级。
尽量采用原理性突出的典型电路,板面标注电路原理图,便于结合理论知识进行学习和分析。
采用分立元件,贴片元件与集成电路相结合,模拟电路与数字电路相结合的原则,既便于学生深入掌握电路基本工作原理,又能及时了解现代无线电通信系统的新技术。
突出单元电路的性能测试和系统的频率变换过程,通过对波形的观测,可使学生对变频非线性变换电路有一个清晰的感性认识。
各个实验单元电路既自成完整系统,又便于互连成一个较大的系统进行联试联调,以增加学习的综合性、系统性和趣味性。
三. 实验项目及内容。
1.小信号调谐放大电路实验(含单调谐和双调谐)
主要实验内容:测试单调谐与双调谐放大器的电压增益、通频带、选择性和动态范围。
2.非线性丙类功率放大电路实验
主要实验内容:观察高频功率放大器丙类工作状态的现象,测试丙类功放的调谐特性、负载特性,测试激励信号变化、负载变化、电源电压变化对工作状态的影响,能清晰地观察欠压、临界和过压三种状态的余弦脉冲波形。
3.三点式振荡器实验(含LC振荡器和晶体振荡器)
主要实验内容:观察LC振荡器中电源电压,反馈系数和负载对振荡器的影响,观测并比较LC振荡器和晶体振荡器的频率稳定度。测试并比较西勒电路与克拉泼电路的特性。
4.中频放大器实验
主要实验内容:用点测法测出中频放大器的幅频特性,测试中放的电压增益,通频带和选择性。
5.混频器实验(含三极管混频和集成乘法器混频)
主要实验内容:测量混频器输入,输出频率之间的关系,观察输入波形为调幅波时混频器的输出波形。
6.幅度调制器实验(含功放基极调幅和模拟乘法器调幅)
主要实验内容:模拟乘法器的输入失调电压、直流调制特性测量,观察改变调幅时输出波形的变化并计算调幅度。应用模拟乘法器MC1496实现全载波调幅、双边带调幅。
7.包络检波和同步检波实验
主要实验内容:实现普通调幅波的解调,观察双边带调幅波的解调,观察对角线失真、负峰切割失真以及检波器不加高频滤波时的现象。
8.变容二极管调频实验
主要实验内容:观测压控振荡器(VCO)的振荡频率,测试变容二极管的静态调制特性,观察调频波波形,观察调制信号振幅变化时对频偏的影响,观察寄生调幅现象。
9.鉴频器实验(电容耦合回路相位鉴频器)
主要实验内容:了解电容耦合相位鉴频器的工作原理,测量鉴频特性曲线。
10.4046锁相环组成的频率调制器实验。
主要实验内容:观察锁相环的同步带和捕捉带,观察锁定后的典型波形,观察输入调制信号为正弦波和方波时的调频波形。
11.4046锁相环组成的鉴频器实验
主要实验内容:掌握用4046锁相环实现频率解调的原理,观测无输入信号时的输出方波,观测正弦波调制和方波调制的调频波的解调。
12.自动增益控制(AGC)实验
主要实验内容:改变中放输入信号幅度,测量AGC电压变化情况,改变中放输入信号幅度,比较接与不接AGC时,中放输出幅度的变化情况。
13.调幅发射机联试实验
主要实验内容:将各所需模块连接成调幅发射机,测试各模块输入输出波形,并调整各模块可调元件,使发射机输出达最佳状态。
14.调幅接收机联试实验
主要实验内容:将各所需模块连接成调幅接收机,测试各模块输入输出波形,并调整各模块可调元件,使接收机输出达最佳状态。
15.发射与接收完整系统的联调实验
主要实验内容:将各模块构成一个完整的收发系统(可以是无线收发,也可以用电缆将收发连接,有四种连接方案),通过测试各部分波形,比较发射与接收波形,建立起完整的通信概念。
四. 产品功能及技术指标
内置实验仪器技术指标
1.函数发生器(低频信号源)
输出波形:正弦波,三角波,方波
输出频率范围:正弦波:100Hz~10KHz
三角波:100Hz~10KHz
方波:100Hz~10KHz
输出幅度:10MVp-p~5Vp-p(连续可调)
音乐信号,话筒接口,音频功放、喇叭(可构成系统)
2.高频信号源
输出波形:正弦波
频率范围:1.5MHz~20MHz(分为6个波段)
输出幅度:10MVp-p~2Vp-p(连续可调)
3.频率计
测量频率范围:40MHz以内,可升级到70MHz。
4.内置电源
输入:AC 220V±22V, 50Hz±2Hz
输出:DC ±12V, ±5V直流稳压源。
实验模块技术指标
1.单调谐回路谐振放大器(谐振频率6.3MHz)
2.双调谐回路谐振放大器(谐振频率6.3MHz)
3.LC与晶体振荡器(LC频率4—12MHz,晶振6MHZ)
4.晶体三极管混频器(本振输入8.8MHz,载波6.3MHz,输出2.5MHz)
5.集成乘法器混频器(本振输入8.8MHz,载波6.3MHz,输出2.5MHz)
6.中频放大器(放大2.5MHz的中频信号)
7.集成乘法器幅度调制电路(载波频率20MHz以内,音频10KHz以内)
8.集成乘法器幅度解调电路(同步解调)
9.晶体二极管检波器(包络检波,可观察对角切割失真和底部切割失真,并有低频放大)
10.高频功率放大与发射实验(6.3MHz发射,可进行基极调幅)
11.变容二极管调频(8.5MHz中心频率)
12.电容耦合回路相位鉴频器(8.5MHz中心频率)
13.4046锁相环组成的频率调制器(输出方波)
14.4046锁相环组成的鉴频器(与4046频率调制器配套使用)
15.自动增益控制(AGC)电路
16.调幅接收机联试(利用上述1、2、3、4、5、6、7、10、16等模块可构成调幅接收机)
17.调幅发射机联试(利用上述3、8、11、17、18.模块可构成调幅发射机)
18.收发联试(可连接成无线收发系统,也可用电缆将收发连接起来构成系统,有四种连接方案)
