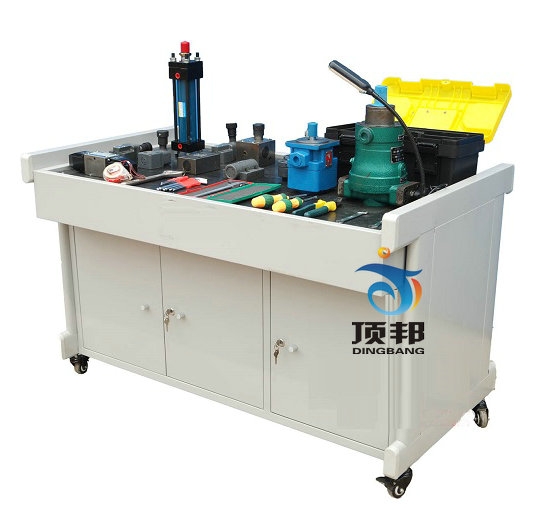

液压元件拆装实训台
一、概述
    液压元件是液压系统的重要组成部分,本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察及了解各零件在液压元件中的作用,加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识,适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。
二、技术参数
1、交流电源:单相AC 2200 V±10% 50Hz;
2、相对温度:-10~50℃;
3、相对湿度:<85%(25℃)
4、外形尺寸:约1400mm×700mm×750mm;
5、整机功耗:≤1.0 kVA;
6、安全保护措施:实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、功能特点
1、可以对工业液压元件进行拆装实验。
2、为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。
3、台面上还设有小元器件盒,以防止零件的丢失。
4、设计了一块拆装垫块防止拆装时损坏桌面。
5、设有抽屉、机床台灯、交流电源插座。
6、实训桌采用金属框架制作,表面为双层亚光密纹喷塑工艺处理。
四、实训项目
1、油泵拆装实训
2、液压油缸拆装实训
3、方向阀拆装实训
4、压力阀拆装实训
5、流量阀拆装实训
五、设备配置清单

序号元件名称规格/型号数量单位备注
1实训装置1400x700x750mm1铁质双层亚光密纹喷塑结构
2齿轮泵BB-B61
3柱塞泵5MCY-11
4叶片泵YB1-10B1
5直动式溢流阀P-B101
6先导式溢流阀Y-10B1
7减压阀DR10-4-5X10Y1
8节流阀DVP61
9调速阀2FRM5-31B/15QB1
10液控单向阀SV10PA1-301
11三位四通换向阀4WE6E61B/CG24N9Z5L1
12单杠双作用液压缸MOB40-2001
13钢皮尺30CM1
14千分尺0~25mm1
15卡簧钳(内、外)P1ERS2
16活动扳手6”-150mm1
1710”-250mm1
18内六角扳手JTECH1
19拆装垫块
1元件在垫块上拆装
20橡胶垫皮
1
21实训指导书
1
22油壶五斤装1装废油
23电源三插
1
24机床台灯
1
25元件盒
1
26台虎钳
1
27工具箱
1
