一、概述
 1、空调安装调试实训装置是根据现代工业空调维修、安装,标准生产的产品,也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《空调装配工》、《制冷设备维修工(初级、中级)》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。
2、空调安装调试实训装置能对空调完成安装、调试、运行及维修等实训,有利于学生将理论应用于实际,并培养学生实际操作动手能力。

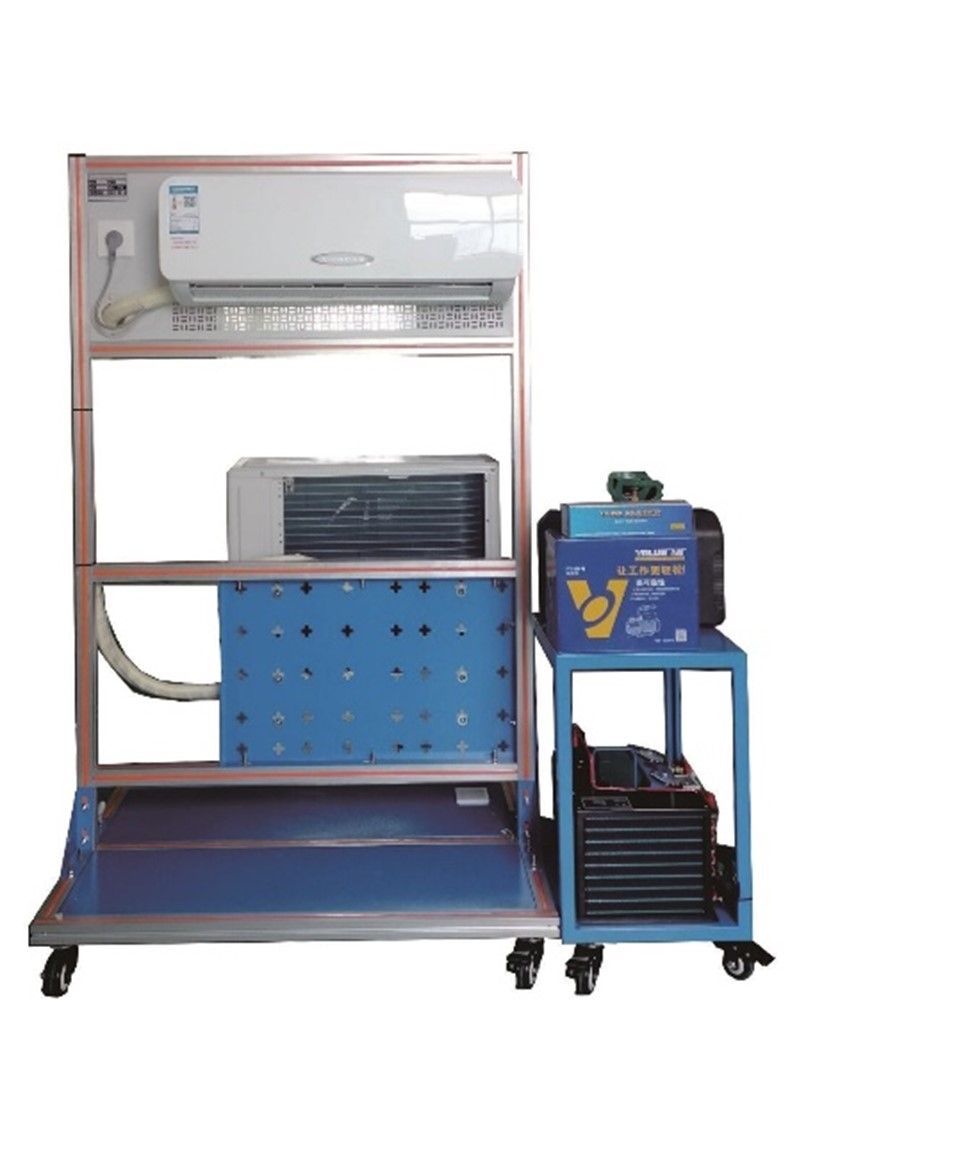

 空调安装调试考核装置

二、技术参数
1.  电源:AC 220V±10%   50Hz
2.  额定输入功率:1000W
3.  压力:低压:0.4~0.5MPa   高压:1.4~2.0MPa
4.  额定输入电流 :5A
5.  制冷剂 :R22(可选配410、R32等制冷剂)
6.  外形尺寸:110MM*600MM*165MM
8.  环保 :材料选用符合国家相关环保标准

二、 装置特点、功能:
1、整机操作平台:
空调安装调试实训装置采用有40*40铝材为框架,内嵌入钢板的结构方式,底部安装4个平移轮子,直观展示了现代空调调试、安装过程中所需常见工具,操作方法,便于教学演示讲解及学生对空调组成、制冷循环等、知识的理解掌握。
2、整套实训装置功能;
集制冷剂R22回收机机组、抽真空系统机组、压力控制器机组等一体,整个系统真实完整,结构清晰、紧凑,满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台
3、制冷剂回收机:
制冷剂回收机采用解散式设计,管路中设有视液镜可观察制冷剂状态,高压管路为红色部分,低压管路为蓝色部分。可直接观察系统采用的所含配件

序号名  称序号名  称
1压缩机1毛细管
2冷凝器2压力控制器
3过滤器3高低压表
4视液镜




4、制冷工具:
系统采用真实的制冷专用工具实训。如:压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵等),与实际教学接轨。
5、外机安装模拟墙:
平台提供一块可拆室外机模拟墙,模拟墙上开有多功能安装孔,可适应市场上的多数空调安装支架,可心仿真在模拟墙上安装螺丝,水平定位、安装支架等培训工作。
6、内机安装模拟墙:
平台提供一块可拆装室内模拟墙,模拟墙上开有多功能安装孔,可适应市场上的多数空调安装支架,可心仿真在模拟墙上安装螺丝,水平定位、安装支架等培训工作。
7、安装方式:
穿墙头的空调采用小转角安装方式,可增加空调的安装、排管难度,
8、工具车:
配套有工具组合工具车一套,以便有实训中放置实训工具。

三、主要配置

序号名称说明序号名称说明
1空调外机1P(冷暖)9双表修理阀
2空调风内机1P(冷暖)10胀管扩口器
3遥控器随机11割管刀
4标准空调安装架1P12制加液管3根
5制冷剂回收机组模块组合式133KG专业制冷回收剂瓶
6外机安装模拟墙可拆14转接头公/英
7内机安装模拟墙可拆


8工具车组合式



五、空调实训项目
1、掌握充、收制冷剂技术,
2、小型焊接工具可以进行制冷基本焊接技能实训,。
3、进行家用空调器的安装操作,制冷剂的充入和收回,
4、制冷工专用工具的使用
5、空调制冷系统管路的组装能力
6、空调制冷系统的保压、检漏与制冷剂加充能力
7、空调控制电路的电气连接与调试能力
8、空调加液能力
9、空调抽真空
10、空调压力与电流之间的关系
11、空调加压试验



友情提示:
1、货品验收:阁下收货时请检查空调安装调试考核装置的货品外观,核实空调安装调试考核装置的数量及配件,拒收处于受损状态的空调安装调试考核装置;
2、质保:顶邦将为阁下提供空调安装调试考核装置产品说明书内的质保条件和质保期,在质保范围内提供对空调安装调试考核装置的免费维修,超出条件承诺时提供对空调安装调试考核装置的有偿维修;
3、退换货:阁下单方面原因导致的空调安装调试考核装置选型错误或空调安装调试考核装置购买数量错误,造成空调安装调试考核装置的退换货要求,将不被接受;
4、货期:空调安装调试考核装置的发货期为参考值,如您需要了解空调安装调试考核装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对空调安装调试考核装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关空调安装调试考核装置的咨询。
