空气源热泵热机实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷制热技术、热泵技术教学实训实验训练装置。热泵技术是回收和利用低位热能的有效措施之一,研究和推广热泵技术对于节能有重要意义。随着这几年制冷技术的发展,热泵技术在我国得到日益广泛的应用
一、空气源热泵实训考核装置特点
1、系统机组配备高低压保护系统、过载保护、缺相保护、化霜功能等多重保护,确保系统安全、可靠、稳定的运行,不影响教学课程。
2、整机系统采用全自动智能化控制,操作方便,水温、水位、开、关、时间均可以由用户自由设定,整机采用断电自动记忆功能,不用每次重复操作,方便实用。
3、本实验装置采用世界顶级压缩机,优质铜件锻造的热交换器,热交换效率高,安全可靠。水箱采用先进的拉丝银工艺,将时尚与顶级科技结合在一起,设备外观美观大方,水箱内胆采用304不锈钢制造,经久耐用,不容易腐蚀、损坏。
4、系统采用工业用空气源热泵热水机组,与工业实际设备相一致,让教学与实际应用接轨。室外主机采用加厚钣金烤漆型,耐受不同的实验环境,长期有效的工作,不会生锈腐蚀。
5、整套实训装置集空气源热泵热机系统、电气控制系统、故障模拟系统于一体,工艺系统真实完整,结构清晰、紧凑,充分满足学生对实训的要求。
6、实训装置直观展示了热泵型热水器的系统结构、工作原理,可清楚的看到制热循环系统结构及主要部件的实物,系统还配置有交流电压表、交流电流表、温度表、真空压力表、使整个热泵系统的实时工作状态一目了然。
7、可模拟工业实际问题进行故障设置,学生根据工艺流程分析故障可能产生的原因,确定故障发生的范围,并进行排故实训。
二、空气源热泵实训考核装置技术性能
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃, 相对湿度<85%(25℃), 海拔<4000m
3.装置容量:小于等于1.5kVA
4.制冷剂:R22
5.制热量:3kW
6.重 量:200kg
7.外形尺寸(大约):180cm×73cm×164cm
8.安全保护:具有漏电压、漏电流过流保护装置,安全符合国家标准。
三、实训装置的基本配置及功能

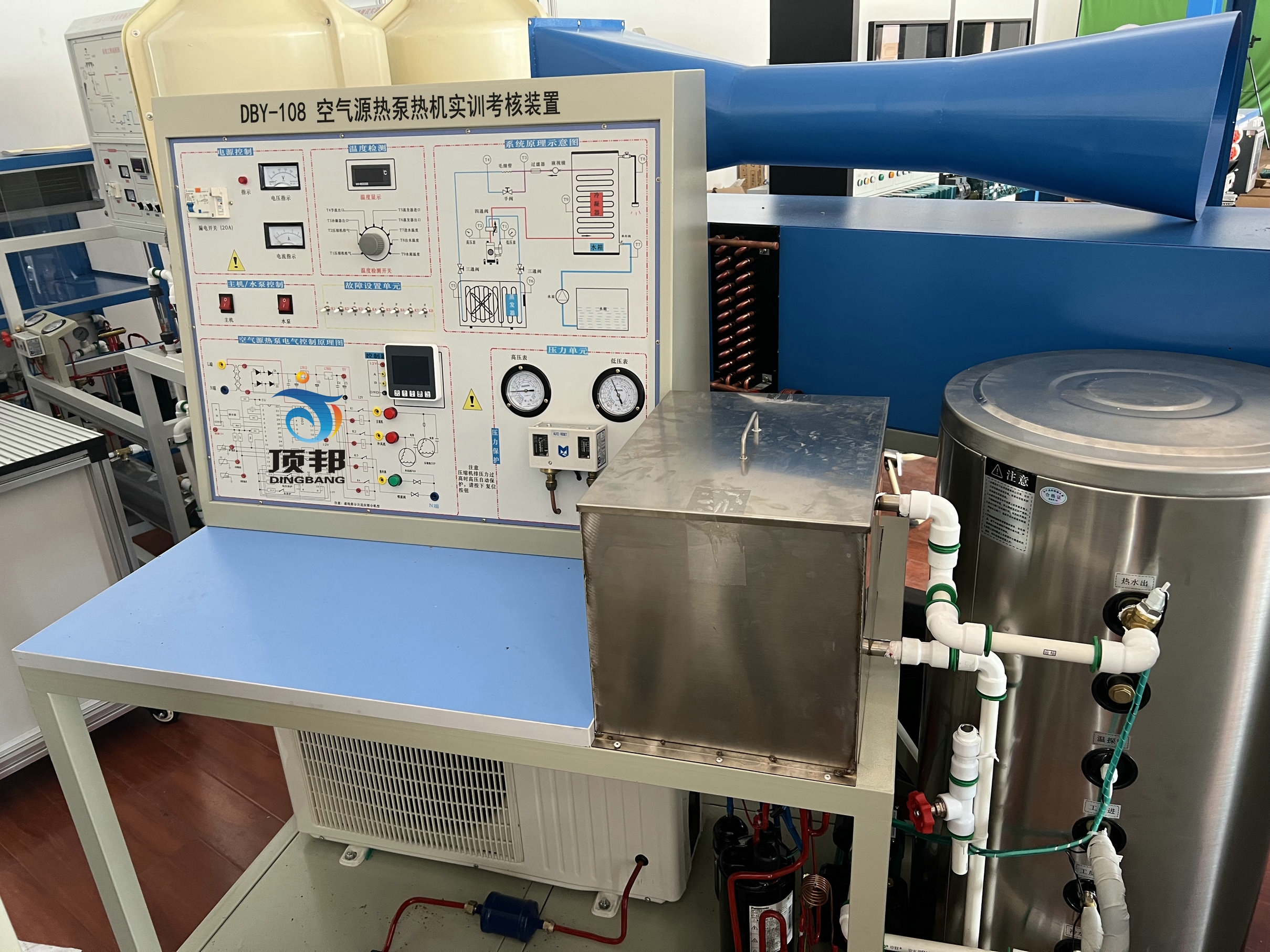

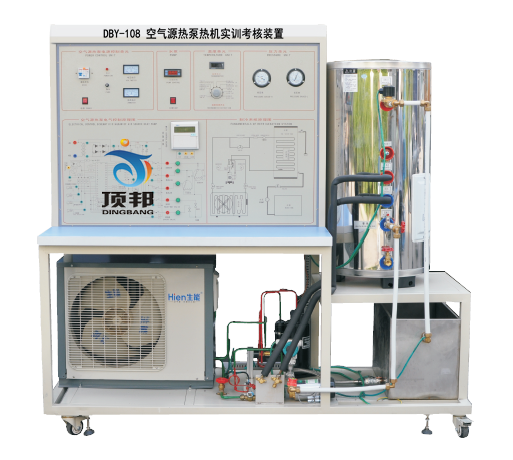

实训装置主要由控制屏、实训桌、热泵机组等组成。
1.实训桌
实训桌采用优质工业铝型材组建而成,外形美观、耐腐蚀、结构强度高。桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验台采用优质双层亚光密纹喷塑钣金件;实训桌还设有四个万向轮,便于移动和固定。
2.控制屏
采用铁质双层亚光密纹喷塑结构,优质亚克力面板,面板上激光雕刻有热泵机组系统工艺流程图,工艺流程原理图永不磨损,清晰、立体。面板上设有明确标识及相应指示灯,便于学生分析观察。
3.电源控制部分
交流电源:提供控制屏以及热泵机组工作所需的单相交流电源,可由电源总开关来控制。配有三位半数字式交流电压表和交流电流表,可指示输入电网电压值以及系统工作电流值。
4.测量仪表
(1)数字式电压表:0~250V
(2)数字式电流表:0~10A
(3)真空压力表:-0.1~1.5MPa
(4)真空压力表:-0.1~3.5MPa
(5)数显温度表:采用PT100传感器,测量范围-50~+150℃
5.热泵机组
包含1匹全封闭制冷压缩机、冷凝器、视液镜、干燥过滤器、膨胀阀、手阀、蒸发器、压力控制器、除霜温控器等构成。另外系统还配备有储水水箱,以利于学生在做实训的过程中水的再循环利用。
四、实训项目
1.热泵机组系统的认识和了解。
2.热泵机组系统启动、运行、调试、保护技术的实训。
3.热泵机组运行工况和运行参数的检测及分析。
4.热泵机组制热量、性能系数的计算与分析。
5.热泵机组系统故障的设置和检测。
