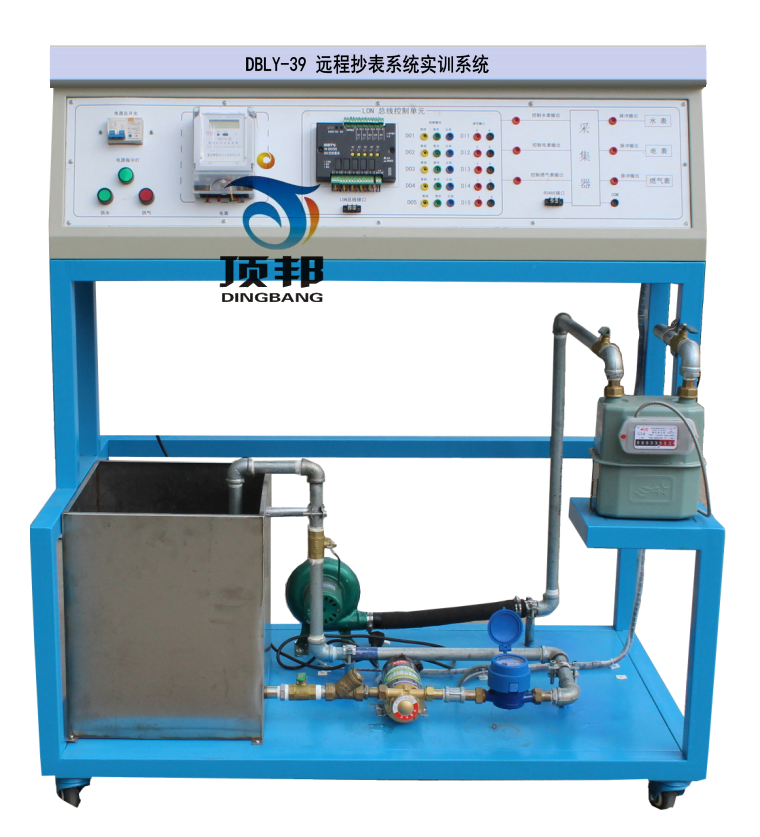

远程抄表系统实训系统
一、系统概述
远程抄表系统实训系统是我公司为配合职业院校楼宇专业的教学和实训而设计开发的,随着国家“康居工程”的推广,智能化小区的建设,自动抄表系统已逐渐普及。并出现了三种抄表表计:一种是输出脉冲式的表计、一种是内嵌CPU的智能式表计、另一种是直读表。三种表各有优缺点。
远程抄表系统实训系统采用输出脉冲式的表计做为基表,采用单片机做数据处理器,并将单片机处理后的数据传送给海湾公司的DDC模块,上位机采用力控组态软件,使学生可以自主进行上位机程序设计,更大的发挥学生的主动性。
二、技术指标
(1)输入电源:单相三线(AC 220V±10% 50Hz)
(2)工作环境:温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
(3)装置容量:<1.2kVA
(4)参考尺寸:1200mm×748mm×1300mm
脉冲水表
一般采用干簧管来实现物理量到电信号的转换。工作原理如下:当水表内有水通过时,使水表内部的齿轮转动,齿轮上带有永久磁铁,当永久磁铁经过干簧管的位置时,会使干簧管导通,这样便将水量转换成开关信号。通过转换电路转换成脉冲信号。
脉冲燃气表
其工作原理和水表的工作原理基本相同。
脉冲电表
一般采用光耦来实现转换物理量到电信号的转换。有电通过电表时,电表内部的主轮转动。当转轮上孔转到发光管的位置时,发光管的光照到光敏三级管,三级管导通,产生脉冲信号。
三、实训项目
实训一:三表认识实训
实训二:水表抄表实训
实训三:电表抄表实训
实训四:气表抄表实训
实训五:综合抄表实训
