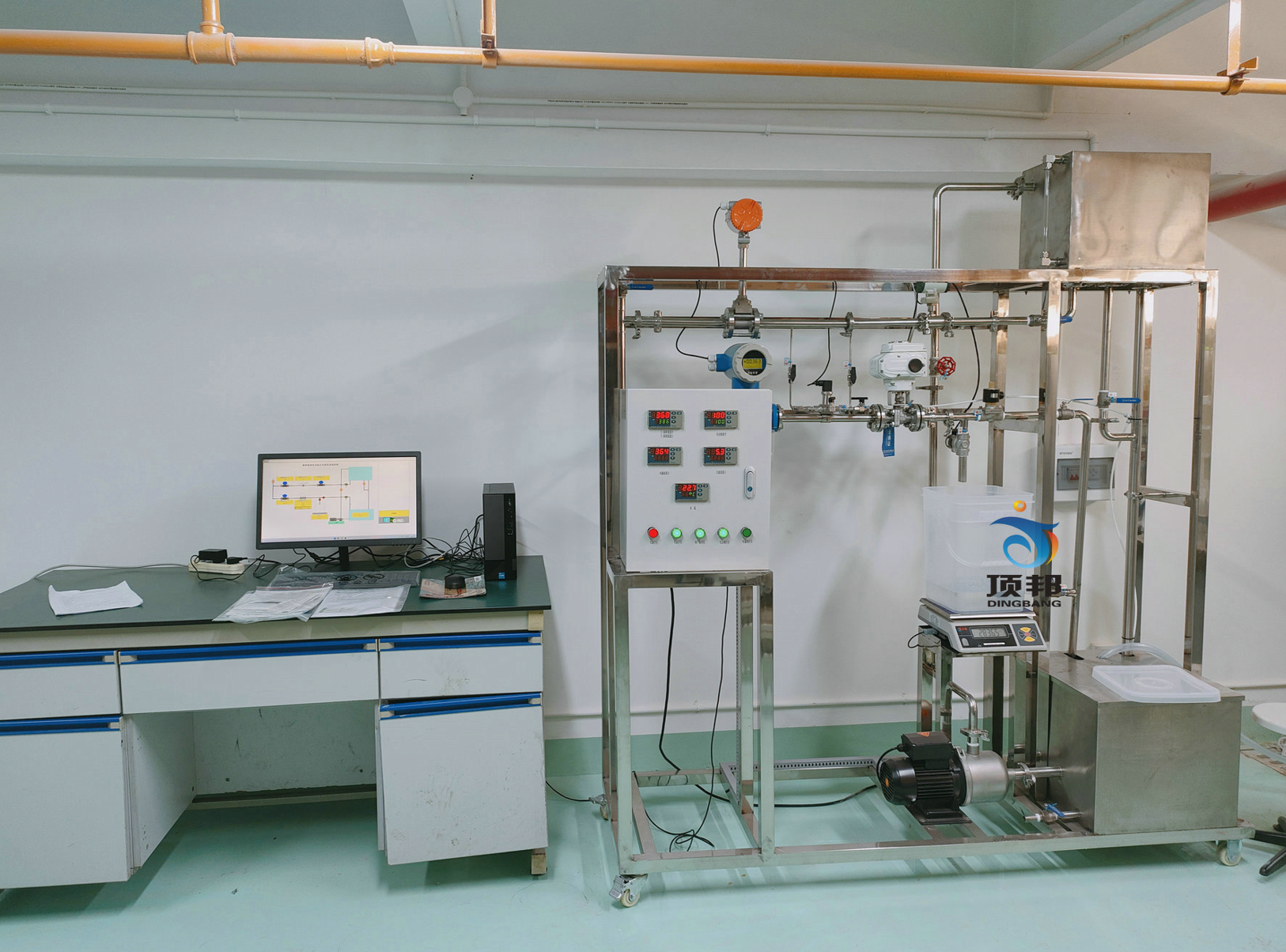

液体流量仪表标定实验装置

一、产品概述:
  液体流量仪表标定实验系统是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。
  虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。
  液体流量仪表标定实验装置主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用;完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。
二、技术参数:
1、流量范围:1~10m3/h
2、压力:1.6MPa介质:水
3、仪表测量精度:0.5级
4、电源:440V 16A
5、输出信号:4~20mA
6、涡街流量计,检测介质温度-20~250℃,精度等级:液体≤1%,测量范围液体3~60m3/h,可正偏。
7、涡轮流量计,检测介质温度-20~120℃,精度等级:≤0.5%,测量范围4~40 m3/h。
8、电磁流量计,检测介质温度-15~100℃,精度等级:≤0.5%,最大测量流量70 m3/h。
9、板孔流量计,检测介质温度-15~250℃,精度等级:≤1%,公称压力2.5MPa。
10、功能齐全,使用方便,数据采集过程全部由计算机控制,达到数据显示和绘图同步进行。
三、配置清单:

序号名        称型     号   规   格数量
一、水路系统
1水泵不锈钢1台
2截止阀闸阀,排污阀,排气阀,过滤器等5只
3管路塑钢管,接头,不锈钢管,法兰,连接件1套
4高位水箱不锈钢1只
5水槽不锈钢1只
6机架结构不锈钢,自制1套
二、电子称重单元
1电子秤串口通讯,9903-15kg/9903-15kg1台
2称量筒不锈钢1只
三、数据采集系统
1数据采集单元自制1台
2数据传输电缆RS232/485,支持MODBUS协议1只
3信号线RVVP 2×0.751批
4温度传感器PT1002只
四、测量控制单元
1计算机
1套
2有机玻璃板具体外形尺寸见图纸1套
3比例调节阀φ201只
4电磁阀φ202只
5电气辅材空气开关,漏电保护器,电线,光电隔离模块,线槽1套
五、待校准流量计
1孔板流量计φ20 一体化孔板流量计1套
2涡街流量计φ20 LUGB系列涡街流量计典型产品1套
3涡轮流量计φ20 LW系列液体涡轮流量计1套
4电磁流量计φ20 LD系列电磁流量计典型产品1套



友情提示:
1、货品验收:阁下收货时请检查液体流量仪表标定实验系统的货品外观,核实液体流量仪表标定实验系统的数量及配件,拒收处于受损状态的液体流量仪表标定实验系统;
2、质保:顶邦将为阁下提供液体流量仪表标定实验系统产品说明书内的质保条件和质保期,在质保范围内提供对液体流量仪表标定实验系统的免费维修,超出条件承诺时提供对液体流量仪表标定实验系统的有偿维修;
3、退换货:阁下单方面原因导致的液体流量仪表标定实验系统选型错误或液体流量仪表标定实验系统购买数量错误,造成液体流量仪表标定实验系统的退换货要求,将不被接受;
4、货期:液体流量仪表标定实验系统的发货期为参考值,如您需要了解液体流量仪表标定实验系统的精确货期,请与顶邦的销售人员联系;
5、如阁下对液体流量仪表标定实验系统有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关液体流量仪表标定实验系统的咨询。
