一、设备概述:

安全用电实训装置适用于《电气安全工程》.《安全用电》.《电工作业》.《电工技术》.《电力工程概论》等课程教学实训。学员可通过实训教学,熟悉各种电气事故的原因和预防电气事故的实用操作措施,从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决气事故的能力。
安全用电实训装置同时使学生学习电网的多种连接方式、多种常用的线路保护方式,比如直接接触电击防护、间接接触电击保护、以及安全设备选择。

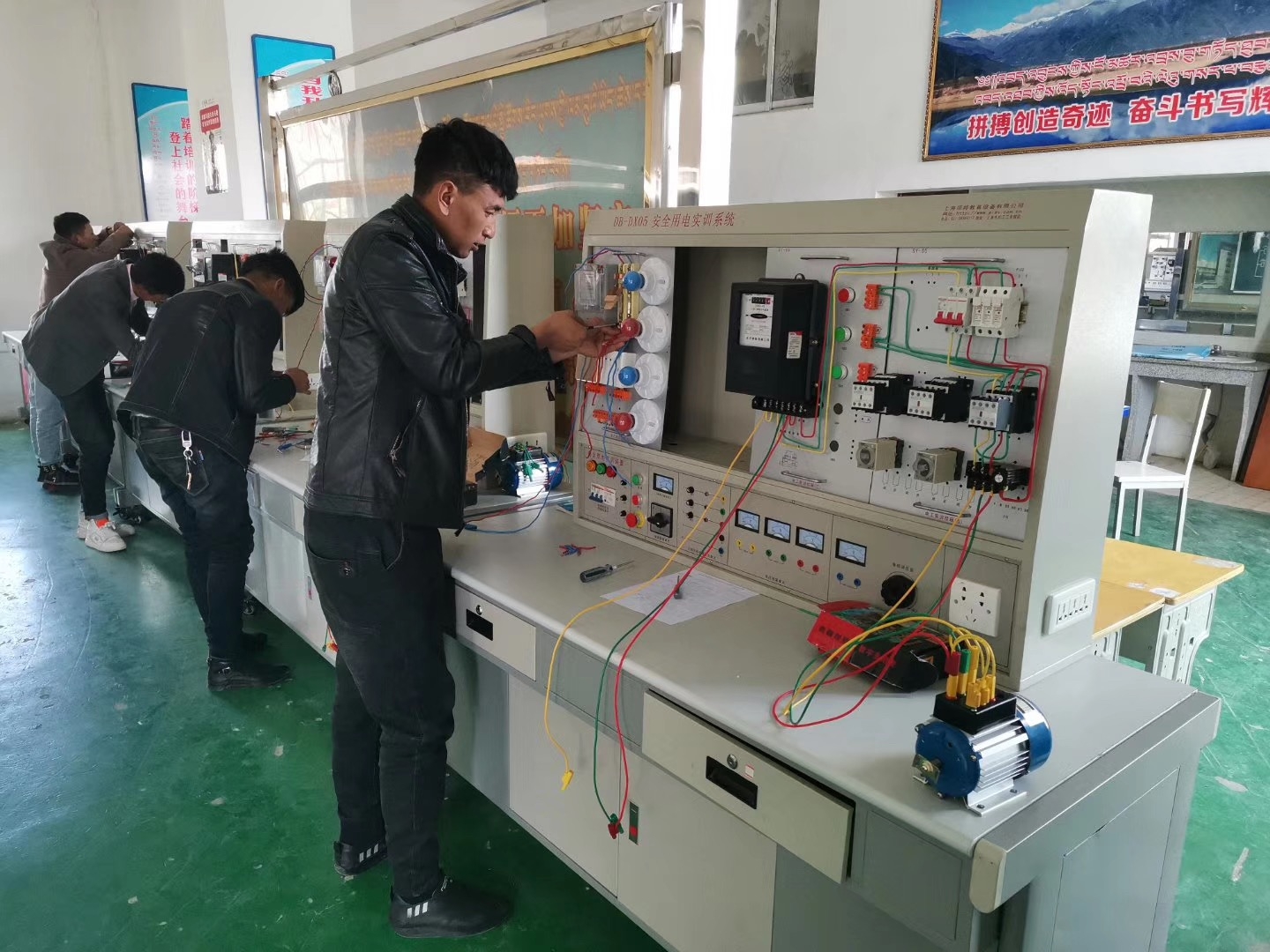

安全用电实训装置采用台式模块化(挂板)结构,可扩展性强。教学模型均安装在挂板上,使实训元件更加直观,方便学员学习掌握。

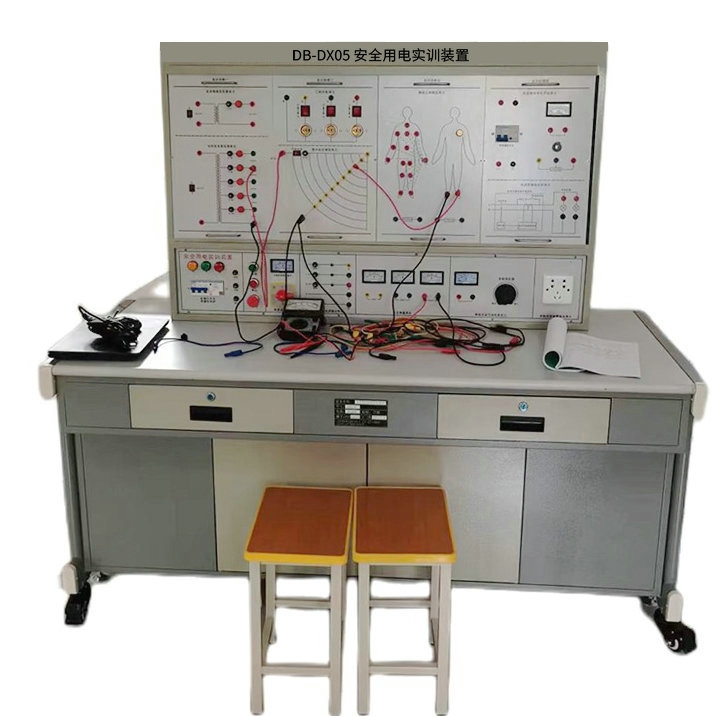

安全用电实训装置


安全用电实训装置

安全用电实训装置




二、设备特点
1、多重、可靠、全面的安全保护
电源总开关采用可靠性漏电保护断路器,一旦漏电能在0.1秒内切断电源;二是实验台采用三相五线制电源,实验台金属外壳安装专用接线端子,保证设备可靠接地;三是采用无触及性实验插座,完全避免了无意识触电。
2、完善的硬件配置:
实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起,配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展其它功能或开发新实验。
3、设备扩展方便:模块式结构,挂箱更换方便,便于组织各种实训项目、方便升级。
4、设备的可靠性:元件连接在端子,学生从端子上插线或接线,训练学生理论联系实际的基本技能。
5、可进行电工实训项目教学法的各种项目。
三、技术性能
1、工作电源:三相五线,AC380V±10%,50HZ
2、功率:Pmax小于300W
3、环境温度:-30℃-40℃;相对湿度:≤90%
4、重量: 80kg
5、外形尺寸:1700mm×750mm×1500mm
四、实验项目
兆欧表的使用
接地电阻测试仪的使用
电流感知实验
模拟人体阻抗实验
模拟人体跨步电压触电实验
IT系统绝缘监视模拟实验
特低安全电压的认识实验
安全隔离变压器的认识及安全原理实验
电网IT系统模拟实验
电网TT系统模拟实验
TN系统模拟实验
TN系统电网设备接地部分设备接零危害模拟
TN系统零线断线与设备漏电模拟
TN系统零线断线与不平衡负荷模拟
等电位连接模拟实验
漏电保护器原理模拟实验
安全标志牌的认识实验
五、配置清单
配置清单

序号名称规格型号数量
1安全用电实训装置金属台+木质台面+电源控制+实训面板1台/台

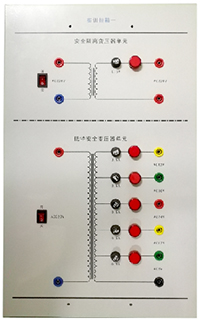

2安全用电挂箱1安全变压器单元、特地安全电压单元1只/台

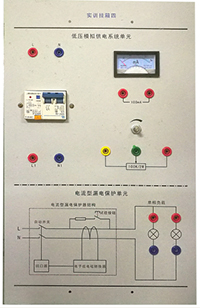

3安全用电挂箱2电流型漏电保护实验、电流感知1只/台

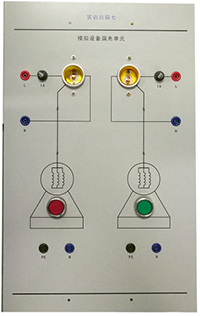

4安全用电挂箱3设备漏电模拟1只/台

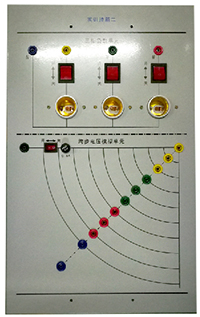

5安全用电挂箱4三相负载、跨步电压1只/台

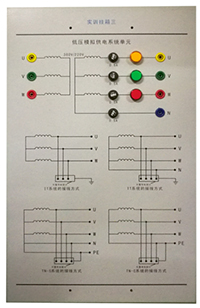

6安全用电挂箱5电网三种接线方式模拟1只/台

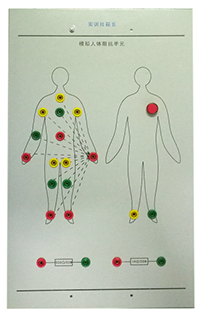

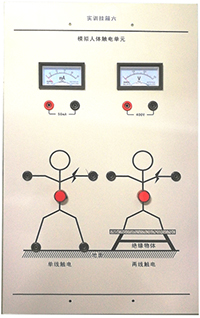

7安全用电挂箱6人体触电模拟1只/台
8安全用电挂箱7跨步电压模拟、人体不同电流途径的伤害1只/台
9指针式万用表MF471只/台
10测电笔
1支/台
11兆欧表ZC25-4, 0~1000兆欧1只/台
12实验指导书
2本/台



友情提示:
1、货品验收:阁下收货时请检查安全用电实训装置的货品外观,核实安全用电实训装置的数量及配件,拒收处于受损状态的安全用电实训装置;
2、质保:顶邦将为阁下提供安全用电实训装置产品说明书内的质保条件和质保期,在质保范围内提供对安全用电实训装置的免费维修,超出条件承诺时提供对安全用电实训装置的有偿维修;
3、退换货:阁下单方面原因导致的安全用电实训装置选型错误或安全用电实训装置购买数量错误,造成安全用电实训装置的退换货要求,将不被接受;
4、货期:安全用电实训装置的发货期为参考值,如您需要了解安全用电实训装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对安全用电实训装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关安全用电实训装置的咨询。
