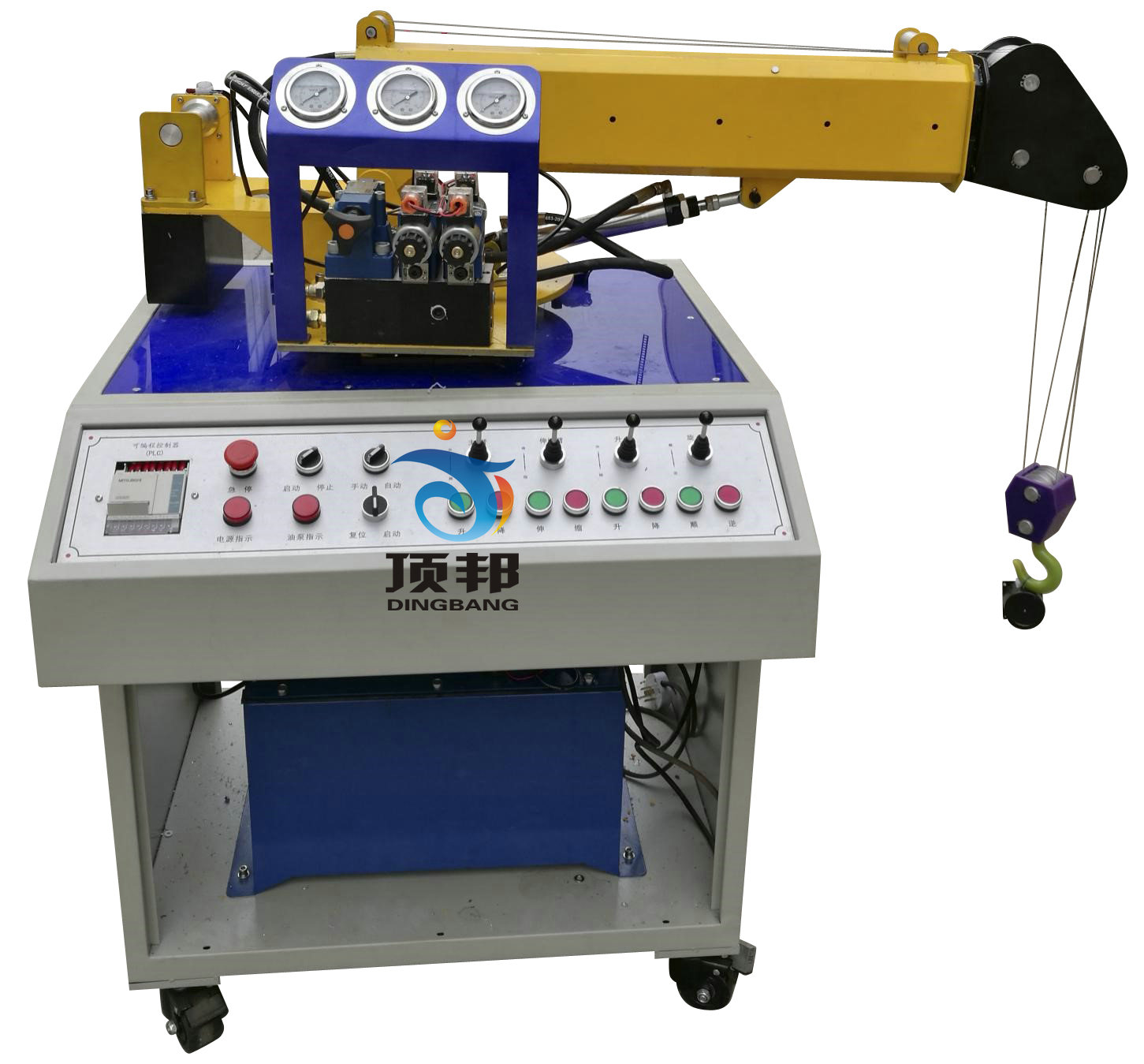

汽车起重机教学实训台

一、设备概述
汽车起重机是以轮胎式基础车为载体配以起重设备工作装置和操纵机构组成的自行起重机械,是工程机械中用途很广泛的一个机种。它适用于大型野外施工工程,如建筑工地、施工筑路、水利工程、国防工事、修建路堑等工程中起运、提升等作业。

二、性能与特点
1 、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作,台式结构,控制推操作于一体。
2 、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调,布局美观大方,实用性强,可供 4-6 人实验。
3 、起重机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作。
4 、起重机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5 、实验控制采用手动控制和自动控制两种方式。
6 、实验部件采用耐压胶管,压力可达到 25Mpa 。
7 、带三相漏电保护、输出电压 380V/220V ,对地漏电电流超过 30mA 即切断电源;电气控制采用直流 24V 电源,并带有过压保护,防止误操作损坏设备。
三、技术参数
1、电机型号: M3P4H523 功率: 2.2KW 转速: 1420r/min;
2、油泵型号: VAI-15F-A3 额定压力: 7Mpa 额定流量: 8ml/rev;
3、外形尺寸: 1550×650×1800mm;
四、实验项目
1 、液压传动各元部件结构及工作原理观摩、拆装实验。
2 、液压起重机械演示控制实验。
3 、 PLC 软件仿真演示及控制实验。
4 、可编程序控制器( PLC )电气控制实验:机 - 电 - 液一体控制实验。
五、实验内容
1 、起重机械演示控制实验,回转 " 升缩 " 变幅 " 起升
2 、可编程序控制器( PLC )电气控制实验:机 - 电 - 液一体控制实验。
1) PLC 指令编程、梯形图编程学习;
2) PLC 编程软件的学习与使用;
3) PLC 与计算机的通讯、在线调试;
4) PLC 在液压传动控制中的应用以及控制方案的优化。
