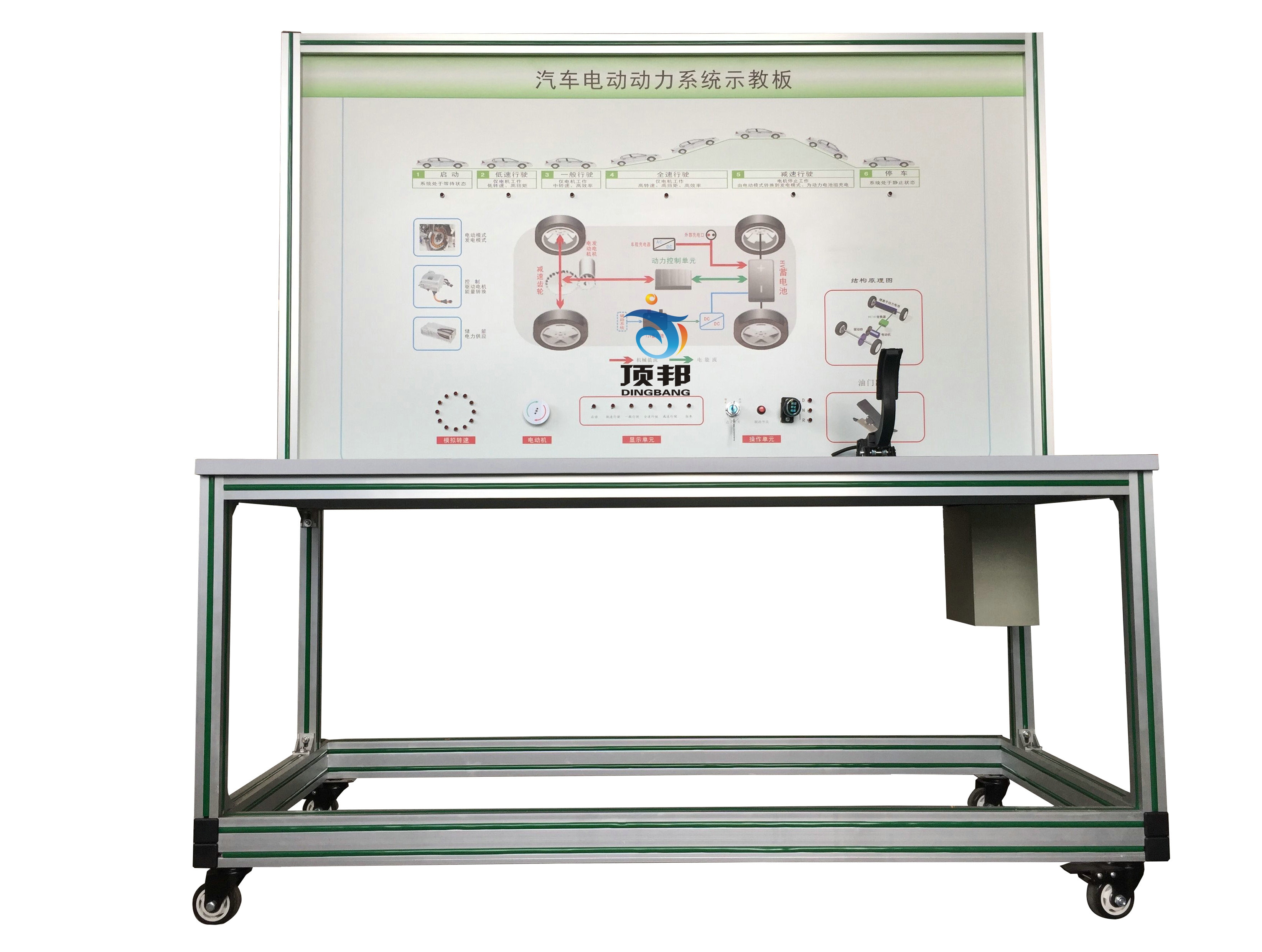

DB-5003 汽车电动动力系统示教板

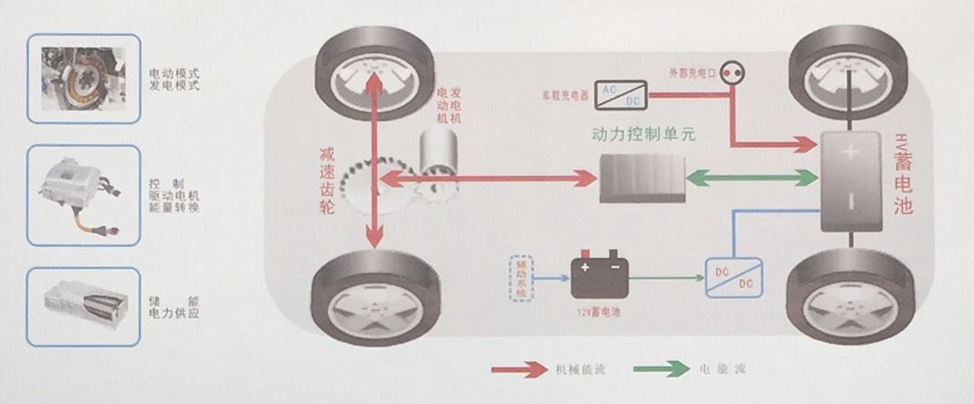

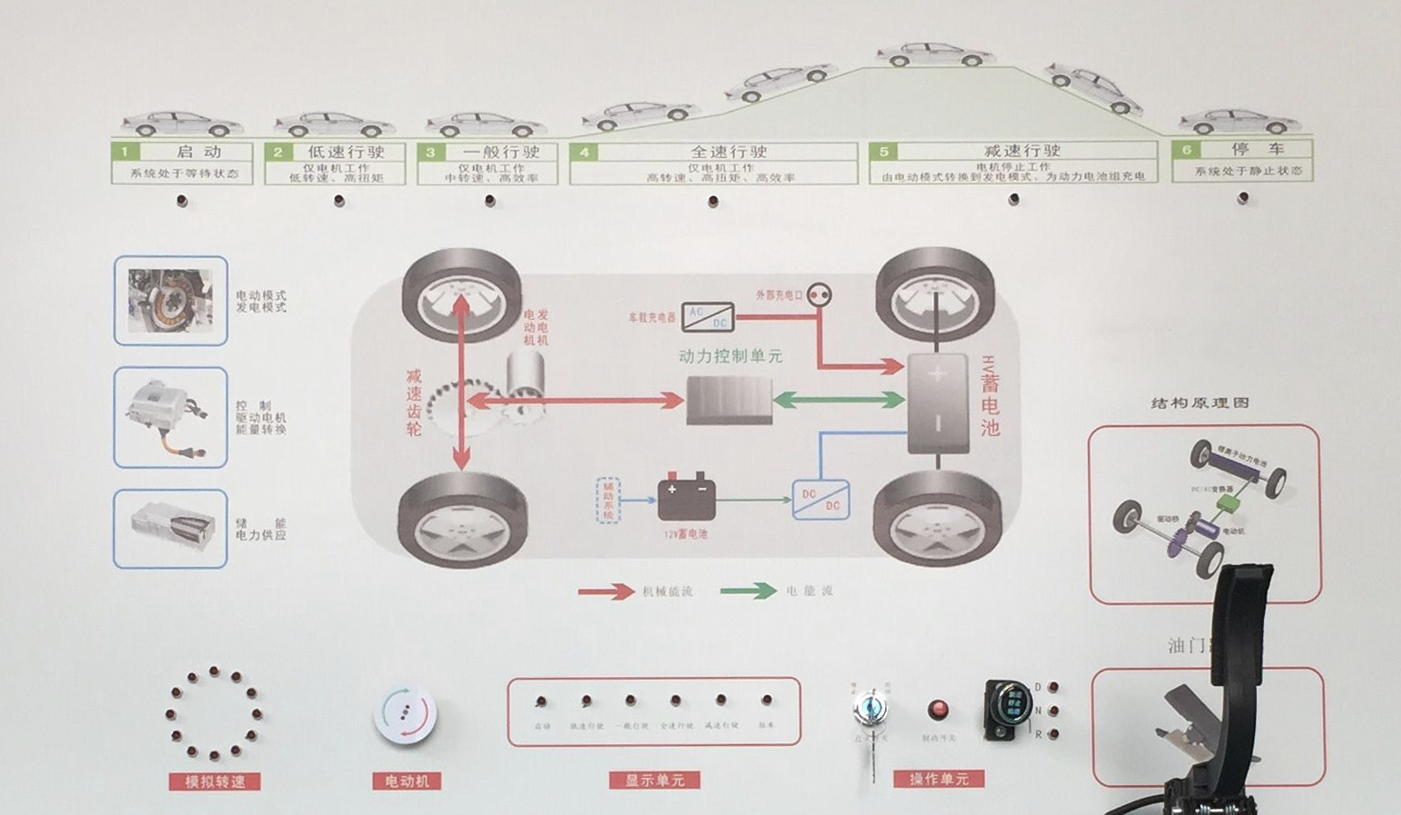

一、概 述 本设备可展示汽车电动动力系统,模拟汽车电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态,动态展示汽车电动动力系统工况。 二、结构组成 该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。 三、功能特点 1.该设备完整展示了汽车电动动力系统,可以动态模拟电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。 2.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,还设有一台模拟电机用来演示电动机的工作状态。 3.示教板面板外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。 4. 配套汽车多媒体教学软件(16合一)(投标时需现场演示十分钟,未演示者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。 四、模拟演示内容 1.可模拟运行汽车电动动力系统,展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。 2.操纵点火开关与调节开关,可模拟演示汽车电动动力系统的各工况工作过程。 3. 模拟电动动力系统启动工作过程 4. 模拟电动动力系统低速行驶工作过程 5. 模拟电动动力系统一般行驶工作过程 6. 模拟电动动力系统全速行驶工作过程 7. 模拟电动动力系统减速行驶工作过程 8. 模拟电动动力系统停车行驶工作过程 9. 模拟电动动力系统制动回收工作过程 五、技术规格 1.外接电源:交流220V±10% 50Hz(充电工况) 2.工作电压:220V 3.工作温度:-40℃~+50℃ 4.外形尺寸:1240×600×1700mm(长×宽×高) 5.工作温度:-40℃~+50℃ 6.设备颜色:标准7032等 7.设备钢管:40*40*3mm 8.设备机柜:1.5mm冷板冲压成形,背面设置维修门; 9.移动脚轮:100*60mm 六、基本配置(每台)
友情提示:
1、货品验收:阁下收货时请检查汽车电动动力系统示教板的货品外观,核实汽车电动动力系统示教板的数量及配件,拒收处于受损状态的汽车电动动力系统示教板;
2、质保:顶邦将为阁下提供汽车电动动力系统示教板产品说明书内的质保条件和质保期,在质保范围内提供对汽车电动动力系统示教板的免费维修,超出条件承诺时提供对汽车电动动力系统示教板的有偿维修;
3、退换货:阁下单方面原因导致的汽车电动动力系统示教板选型错误或汽车电动动力系统示教板购买数量错误,造成汽车电动动力系统示教板的退换货要求,将不被接受;
4、货期:汽车电动动力系统示教板的发货期为参考值,如您需要了解汽车电动动力系统示教板的精确货期,请与顶邦的销售人员联系;
5、如阁下对汽车电动动力系统示教板有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关汽车电动动力系统示教板的咨询。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
